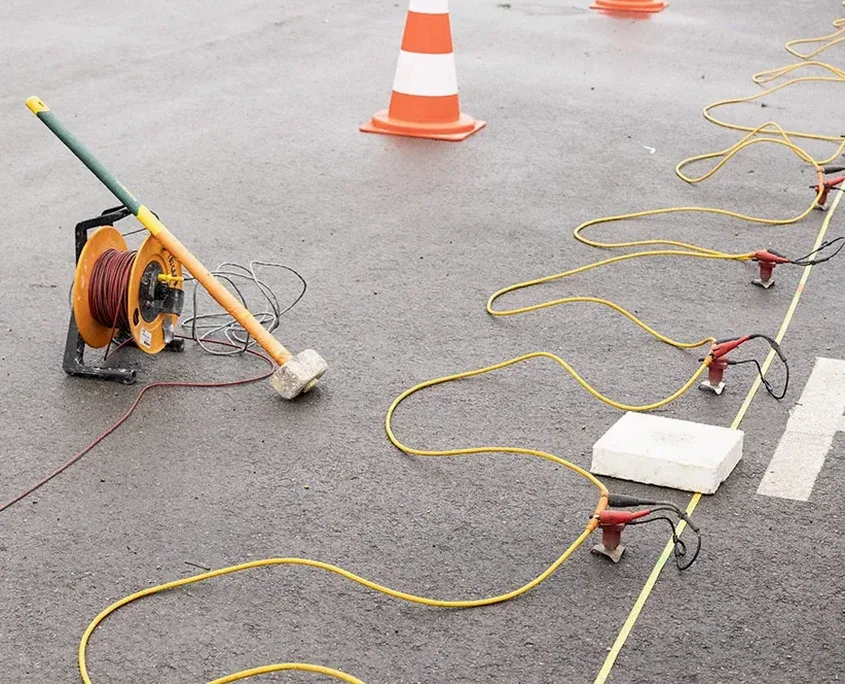

El tendido de geófonos sobre el pavimento de una calle en Valladolid marca el inicio de una campaña de tomografía sísmica. Colocamos los sensores en línea, con espaciamientos que varían entre 2 y 5 metros según la profundidad de investigación requerida, y conectamos el sismógrafo multicanal que registra el arribo de las ondas generadas por una fuente de impacto controlada, habitualmente una maza de 8 kg o un sistema de caída de peso acelerada. La energía se propaga a través de los estratos que conforman el subsuelo de la ciudad —terrazas cuaternarias del Pisuerga, margas yesíferas del Mioceno y puntualmente rellenos antrópicos— y los geófonos capturan la señal con una precisión de microsegundos. Ese tren de ondas, una vez procesado, se convierte en un perfil continuo de velocidades sísmicas que revela contactos litológicos, fracturación y posibles anomalías. En nuestra experiencia, cuando el proyecto involucra excavaciones próximas a edificios históricos, complementamos el perfil sísmico con un ensayo CPT para verificar la resistencia en puntos críticos sin perturbar el terreno.
La inversión tomográfica con algoritmo de diferencias finitas permite resolver capas de yesos de menos de 1 metro de espesor, críticas para la estabilidad de cimentaciones en la margen derecha del Pisuerga.
Particularidades de la zona
El Eurocódigo 7 (EN 1997-1:2004) establece que la investigación geotécnica debe ser suficiente para definir el modelo del terreno, y en Valladolid esa exigencia se traduce en la necesidad de identificar correctamente las intercalaciones de yesos y margas que pueden sufrir disolución kárstica. La norma UNE-EN ISO 22476-14 detalla los requisitos para ensayos geofísicos en sondeos y perfiles sísmicos, incluyendo la obligación de documentar la geometría del tendido, la energía de la fuente y las condiciones de acoplamiento de los geófonos. El riesgo principal en esta ciudad no es la sismicidad —la aceleración sísmica básica es de 0.04g según el mapa de peligrosidad del IGN— sino la presencia de cavidades y paleocauces colmatados que la sísmica de superficie debe detectar antes de la excavación. Ignorar estas heterogeneidades puede derivar en asientos diferenciales severos, especialmente en estructuras cimentadas sobre losa que atraviesan la terraza baja hasta apoyar en las margas. La tomografía sísmica, al ofrecer una imagen continua del subsuelo, reduce la incertidumbre que dejarían sondeos puntuales aislados.
Preguntas frecuentes
¿Qué tipo de fuente sísmica es más adecuada para un perfil urbano en Valladolid?
En calles y aceras con tráfico moderado empleamos martillo de 8 kg con placa metálica de impacto, que genera suficiente energía para alcanzar 35-40 metros de profundidad sin producir vibraciones molestas para las edificaciones colindantes. En parcelas abiertas sin restricciones, una fuente de caída libre de 100 kg permite extender la investigación hasta los 80 metros, útil cuando se requiere verificar la continuidad del sustrato margoso bajo potentes paquetes de gravas.
¿Cuánto tiempo requiere una campaña de tomografía sísmica para un proyecto de edificación estándar?
Un perfil de refracción de 115 metros de longitud con 48 geófonos se ejecuta en una jornada de campo, incluyendo el replanteo topográfico, la colocación de sensores y los disparos en puntos intermedios y extremos. El procesado e interpretación en gabinete demanda entre 3 y 5 días hábiles adicionales, dependiendo de la complejidad geológica del emplazamiento.
¿Qué profundidad máxima alcanza la tomografía en las terrazas del Pisuerga?
Con la técnica de refracción y martillo de 8 kg, la profundidad de investigación en las terrazas cuaternarias de Valladolid se sitúa entre 30 y 40 metros, suficiente para atravesar los limos arenosos y alcanzar el techo de las margas miocenas. Cuando se requiere mayor penetración, la combinación con sísmica de reflexión de alta resolución permite extender el perfil hasta los 100 metros, identificando la estratificación interna del sustrato terciario.
¿Cuál es el costo de un estudio de tomografía sísmica en Valladolid?
El presupuesto para una campaña de tomografía sísmica en Valladolid oscila entre €1.660 y €2.620, en función de la longitud total de los perfiles, el número de canales del tendido, la fuente de energía seleccionada y la necesidad de procesado avanzado con inversión tomográfica. Cada presupuesto se ajusta a las condiciones específicas del emplazamiento tras una visita técnica preliminar.
