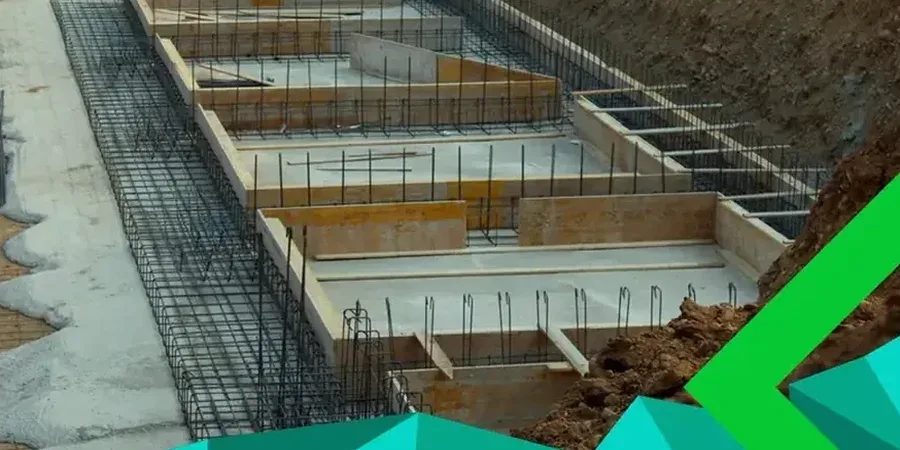

El Código Técnico de la Edificación (CTE DB-SE-C) es el punto de partida obligado para cualquier proyecto en Valladolid, pero su aplicación aquí tiene matices muy concretos. La ciudad se asienta sobre un complejo sistema de terrazas fluviales del Pisuerga y el Esgueva, con una combinación de arenas limosas, gravas y niveles arcillosos que cambian en pocos metros. Al diseñar una cimentación superficial en Valladolid, la campaña geotécnica debe resolver la capacidad portante y, sobre todo, anticipar los asientos diferenciales que pueden aparecer donde el sustrato terciario se profundiza. Una zapata mal dimensionada en la zona de la Rondilla o en los nuevos desarrollos de Villa del Prado no es un riesgo menor: puede traducirse en fisuraciones antes de entregar la obra. Aplicamos ensayos de campo como el ensayo CPT para perfilar la estratigrafía continua y detectar lentejones blandos que pasarían desapercibidos con sondeos aislados.
En las terrazas del Pisuerga, un asiento diferencial mal calculado es más peligroso que una capacidad portante baja: la rigidez de la estructura define el diseño.
Particularidades de la zona
La campaña de campo en Valladolid la inicia un penetrómetro dinámico DPSH montado sobre orugas, con capacidad para atravesar los primeros paquetes de gravas hasta los 10-12 metros de profundidad. El golpeo del martillo de 63.5 kg nos da, en tiempo real, una primera lectura de la compacidad de las arenas de la terraza. Donde el rechazo aparece antes de tiempo, complementamos con sondeos a rotación con batería helicoidal. El mayor riesgo que vemos en el diseño de cimentaciones superficiales en la ciudad es la presencia de paleocauces colmatados con limos orgánicos, frecuentes bajo los polígonos industriales de San Cristóbal y Argales. Estas bolsadas pasan desapercibidas en un estudio estándar y, bajo la carga de una nave con puente grúa, fluyen lentamente generando asientos que ningún cálculo de zapata rígida contempla. Un reconocimiento geotécnico insuficiente en estas zonas ha costado recalces muy superiores al precio de una campaña bien dimensionada.
Preguntas frecuentes
¿Qué norma rige el diseño de cimentaciones superficiales en España?
El Documento Básico SE-C del Código Técnico de la Edificación (CTE) es la norma de obligado cumplimiento. Para aspectos no cubiertos o para justificar soluciones más avanzadas, se aplica el Eurocódigo 7 (UNE-EN 1997-1) y sus anejos nacionales.
¿Qué diferencia a una zapata de una losa de cimentación?
La zapata trabaja como elemento rígido bajo un pilar, transmitiendo la carga a un área reducida. La losa es una placa continua que reparte las cargas de toda la estructura. En Valladolid, optamos por losa cuando la capacidad portante es baja o existe riesgo de asientos diferenciales importantes entre pilares.
¿Es suficiente un estudio geotécnico básico para diseñar una cimentación superficial?
En terrenos aluviales como los de Valladolid, un estudio con pocos puntos de reconocimiento es arriesgado. La experiencia en la zona demuestra que las variaciones laterales de facies exigen una densidad de sondeos y ensayos in situ mayor para capturar la heterogeneidad real del subsuelo.
¿Qué rango de inversión tiene el diseño de una cimentación superficial para una vivienda unifamiliar?
Para una vivienda unifamiliar en Valladolid, el proyecto completo de cimentación superficial, incluyendo el estudio geotécnico y el cálculo estructural, suele manejarse en una banda de entre 910€ y 1.960€, en función de la complejidad del terreno y la superficie construida.
¿A qué profundidad se debe cimentar en las terrazas del Pisuerga?
El CTE exige una profundidad mínima de 0.80 metros para garantizar protección contra la helada. Sin embargo, en las terrazas del Pisuerga a menudo hay que profundizar más para superar el relleno antrópico o el nivel de arenas sueltas, apoyando la cimentación sobre las gravas compactas subyacentes.
