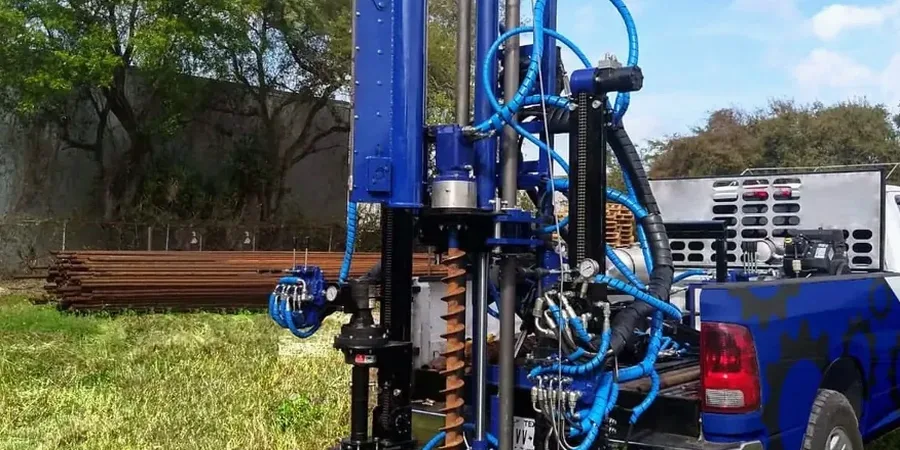

La máquina de penetración estándar que operamos en Valladolid es un equipo automático de 63.5 kg de maza. Dispara desde 76 cm de altura. El tren de varillas AW baja por el sondeo previo y el tomamuestras bipartido de Terzaghi hinca 45 cm en tres tramos de 15. El contador digital registra los golpes. Trabajamos sobre las terrazas fluviales del Pisuerga, donde la alternancia de arenas limosas y gravas condiciona cada maniobra. Valladolid tiene más de 297,000 habitantes y un parque edificatorio que crece hacia el sureste, sobre paquetes sedimentarios poco consolidados. Por eso el SPT sigue siendo el ensayo de referencia para reconocer la resistencia a la penetración en los primeros 20 metros.
Cuando el perfil muestra rechazo prematuro por bolos, complementamos la campaña con ensayos CPT que permiten registrar la punta y la fricción lateral sin perder continuidad en el perfil estratigráfico.
El SPT en las terrazas del Pisuerga no solo da un número N: permite ver la transición entre arenas limpias y limos orgánicos en menos de 2 metros.
Preguntas frecuentes
¿Qué profundidad máxima de investigación alcanzan los ensayos SPT en Valladolid?
La profundidad depende de la geología. En las terrazas del Pisuerga solemos parar entre 15 y 20 metros, porque a esa cota suele aparecer el sustrato terciario margoso que ofrece rechazo. Si el proyecto requiere bajar más, combinamos con rotación. En zonas de campiña, al este de la ciudad, el rechazo puede llegar antes por la presencia de costras calizas.
¿Qué correcciones se aplican al valor N de campo?
Aplicamos la corrección por energía según la norma UNE-EN ISO 22476-3, llevando el valor de campo N a N60 (energía normalizada al 60% de la energía teórica). También corregimos por diámetro del sondeo y por longitud del varillaje cuando supera los 10 metros. El resultado es el valor que usan las fórmulas de capacidad portante y licuefacción del Eurocódigo 8.
¿Cuánto cuesta un ensayo SPT en Valladolid?
El precio de un ensayo SPT aislado en Valladolid está entre 280 € y 360 €, dependiendo de la profundidad, la accesibilidad del equipo y el número de ensayos contratados. La movilización del equipo de sondeo se cotiza aparte. Para campañas de varios sondeos el costo unitario baja porque el traslado se reparte.
¿Qué tipo de muestra se obtiene del SPT y qué ensayos de laboratorio se le pueden hacer?
El tomamuestras bipartido recupera una muestra alterada representativa del estrato ensayado. Sobre esa muestra se pueden hacer granulometría por tamizado, límites de Atterberg, contenido de humedad natural y clasificación USCS. No sirve para ensayos triaxiales ni edométricos porque la estructura del suelo se pierde durante el hincado. Para muestras inalteradas en suelos blandos de Valladolid usamos tomamuestras de pared delgada tipo Shelby.
