Confiar en que un terreno de aparente buena compacidad en la vega del Pisuerga no dará problemas de asientos diferenciales es uno de los errores que más vemos repetido en proyectos de edificación en Valladolid. La llanura aluvial que conforma gran parte del término municipal esconde lentejones de arenas sueltas y gravas limpias que, ante un incremento de carga o la presencia de agua freática —cuyo nivel oscila estacionalmente entre 3 y 5 metros en zonas como La Victoria o Parquesol—, colapsan o lavan finos generando cavidades incipientes. El diseño de inyecciones (grouting) bien planteado no es un simple relleno de huecos: exige caracterizar granulometrías, definir presiones límite para no fracturar el terreno y seleccionar lechadas con viscosidad y tiempo de fraguado controlados. Para campañas previas de reconocimiento, el ensayo CPT nos permite identificar la posición exacta de esos estratos blandos que van a gobernar el tratamiento.
En los suelos aluviales de Valladolid, la clave del diseño de inyecciones está en ajustar la presión de lechada al gradiente hidráulico real del terreno para evitar el fracturamiento hidráulico.
Enfoque y alcance del trabajo

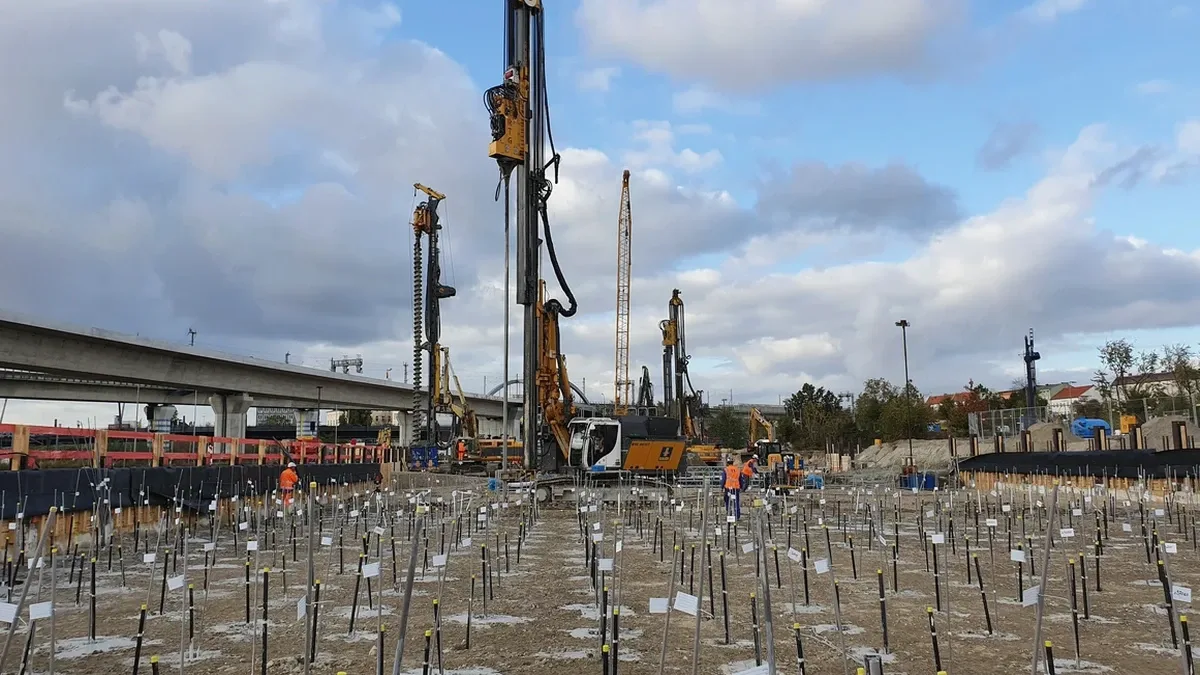

Revisando una obra de 9 alturas junto al Campus Miguel Delibes, nos encontramos con un paquete de gravas arenosas de matriz limosa de 4 metros de espesor que, bajo la losa proyectada, presentaba una permeabilidad heterogénea: zonas con k de 10⁻³ cm/s junto a bolsadas casi impermeables. El diseño de inyecciones requirió un tratamiento diferenciado. Para los sectores más permeables se optó por lechadas de cemento con relación agua/cemento de 1,5:1, aditivadas con bentonita para mejorar la estabilidad coloidal, aplicadas mediante manguitos con doble obturador a presiones inferiores a 2 bares. En las zonas de baja permeabilidad se empleó microcemento con granulometría D95 < 16 µm, que penetra en fisuras de hasta 0,2 mm. La metodología de inyección se escalonó en fases primaria, secundaria y terciaria, reduciendo la separación entre puntos del 3,0 m inicial al 1,5 m final. El control se realizó mediante ensayos Lefranc antes y después del tratamiento; la permeabilidad media se redujo en un 85%, permitiendo ejecutar la excavación sin agotamientos continuos. Este control de parámetros en tiempo real es lo que diferencia un diseño de inyecciones genérico de uno adaptado a la realidad geotécnica de Valladolid, donde los depósitos del Cuaternario fluvial no se comportan como un medio homogéneo.
Preguntas frecuentes
¿En qué tipo de suelos de Valladolid es más efectivo el diseño de inyecciones?
El diseño de inyecciones es particularmente resolutivo en los depósitos cuaternarios de terrazas fluviales del Pisuerga: gravas arenosas, arenas limosas y rellenos antrópicos sobre antiguos cauces. En estos materiales, con permeabilidades medias-altas, las lechadas de cemento y microcemento penetran correctamente, mejorando tanto la resistencia al corte como la estanqueidad.
¿Qué diferencia hay entre un diseño de inyección de permeación y uno de compactación?
La inyección de permeación rellena los poros del suelo sin modificar su estructura, utilizando lechadas muy fluidas a baja presión; es la técnica estándar para reducir la permeabilidad en gravas. La inyección de compactación, en cambio, desplaza y densifica el terreno inyectando morteros de alta viscosidad a presiones más elevadas, creando bulbos que compactan el suelo circundante. Es ideal para tratar rellenos sueltos o zonas con riesgo de colapso.
¿Qué normativa rige el control de calidad de las inyecciones en España?
El diseño y ejecución se rigen por la UNE-EN 12715:2001 (Ejecución de trabajos geotécnicos especiales - Inyecciones) y los principios del Eurocódigo 7 (UNE-EN 1997-1). El control de calidad implica ensayos de permeabilidad tipo Lefranc antes y después del tratamiento, extracción de testigos de suelo inyectado y, en ocasiones, ensayos presiométricos para verificar la mejora de la rigidez del terreno.
¿Cuál es el costo estimado para un diseño de inyecciones en una parcela estándar en Valladolid?
El costo de un diseño de inyecciones (grouting) en Valladolid suele moverse en un rango de €770 a €2.090, dependiendo de la superficie a tratar, el número de sondeos de reconocimiento necesarios para afinar el modelo geológico y la complejidad de la campaña de inyección (número de fases, tipo de lechada, control de presiones). Este valor cubre el estudio geotécnico específico y la definición de parámetros de inyección, no la ejecución del tratamiento en sí.
