La expansión de Valladolid desde su casco histórico hacia barrios como Parquesol o Villa de Prado ha multiplicado la edificación sobre los depósitos aluviales del río Pisuerga, terrenos donde la amplificación de ondas sísmicas puede sorprender a proyectistas que subestiman la peligrosidad de la cuenca del Duero. El diseño de aislación sísmica de base surge como la estrategia más eficaz para desacoplar la estructura del movimiento del terreno, reduciendo aceleraciones y distorsiones de entrepiso en escenarios sísmicos de periodo medio y largo que caracterizan a la Meseta Norte. En un parque edificado que combina patrimonio histórico con torres residenciales recientes, aplicar sistemas de aislamiento exige un conocimiento detallado del subsuelo, algo que en nuestro laboratorio abordamos complementando la campaña geotécnica con ensayos como la tomografía sísmica para determinar perfiles Vs30 y la microzonificación sísmica que permite ajustar el espectro de diseño a las condiciones locales de cada distrito vallisoletano.
Un diseño de aislación sísmica de base bien calibrado puede reducir las fuerzas laterales sobre la estructura en un 70 % respecto a una solución de base fija, protegiendo tanto la inversión como la continuidad operativa post-sismo.
Particularidades de la zona
Los suelos aluviales que ocupan la vega del Pisuerga, con espesores de sedimento que en algunos puntos del centro urbano alcanzan los 15 a 20 metros sobre el sustrato terciario, presentan contrastes de impedancia que amplifican selectivamente las componentes sísmicas de periodo largo. Cuando un edificio de cierta altura se cimienta sobre estos depósitos sin aislación sísmica de base, la coincidencia entre el periodo fundamental del terreno y el de la estructura puede desencadenar un fenómeno de doble resonancia que las normas generales no capturan si no se realiza un estudio específico de sitio. La consecuencia directa es un daño concentrado en plantas bajas, rotura de cerramientos y fallo en conexiones viga-pilar que compromete la estabilidad global. En Valladolid, la combinación de sismicidad moderada con suelos blandos hace que la probabilidad de daño económico sea más alta de lo que el mapa de peligrosidad básico sugiere, un argumento de peso para que hospitales, centros de datos y edificios patrimoniales adopten sistemas de aislamiento como medida de resiliencia frente a un sismo de periodo de retorno largo.
Preguntas frecuentes
¿Qué diferencia hay entre un aislador elastomérico y uno de péndulo de fricción?

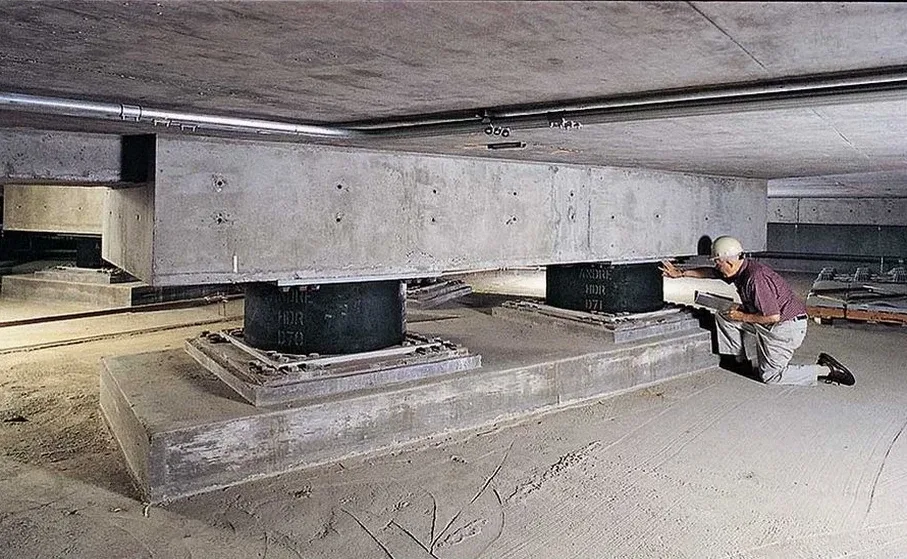

Los aisladores elastoméricos —con o sin núcleo de plomo— disipan energía mediante la deformación histerética del caucho y el flujo plástico del plomo, y su periodo de aislamiento depende de la rigidez horizontal del conjunto. Los péndulos de fricción (FPS) trabajan deslizando sobre una superficie cóncava: el periodo lo controla el radio de curvatura y la disipación proviene de la fricción entre las superficies en contacto. En Valladolid, los FPS suelen preferirse en edificios muy pesados o con grandes luces entre apoyos, mientras que los elastoméricos con plomo son más habituales en edificación residencial y hospitalaria por su facilidad de inspección tras un sismo.
¿Es obligatorio aplicar aislación sísmica en edificios nuevos en Valladolid?
La normativa española (NCSE-02) no obliga explícitamente al uso de aislación sísmica de base, pero el Eurocódigo 8 permite y fomenta su aplicación cuando se persigue un nivel de protección superior al convencional, especialmente en edificios de importancia especial como hospitales, centros de emergencia o infraestructuras críticas. En suelos blandos como los del aluvial del Pisuerga, donde el daño no estructural puede ser elevado incluso con sismos moderados, el sistema de aislamiento se convierte en la opción técnica más rentable para garantizar la funcionalidad post-sismo.
¿Cuánto cuesta un proyecto de diseño de aislación sísmica de base para un edificio medio?
El rango de honorarios por el diseño completo —incluyendo estudio de sitio, modelado no lineal y especificación de aisladores— se sitúa entre 2.530 € y 4.740 € para una edificación de tamaño medio en Valladolid. El alcance final depende de la complejidad geométrica de la planta, la necesidad de acelerogramas sintéticos y el número de escenarios sísmicos a verificar, aspectos que acotamos durante la primera reunión técnica sin compromiso.
¿Se puede instalar aislación sísmica en un edificio ya construido?
Sí, es una técnica de refuerzo sísmico conocida como «retrofit con aislamiento de base». Consiste en cortar la estructura a nivel de planta baja o sótano, insertar los aisladores y crear una nueva losa de transferencia. Requiere un estudio muy detallado de las cargas existentes, el apuntalamiento temporal y la compatibilidad de deformaciones con las instalaciones que atraviesan la junta de aislamiento. En Valladolid hemos aplicado esta metodología en edificios patrimoniales donde la intervención mínima sobre la fábrica original era un requisito de conservación.
